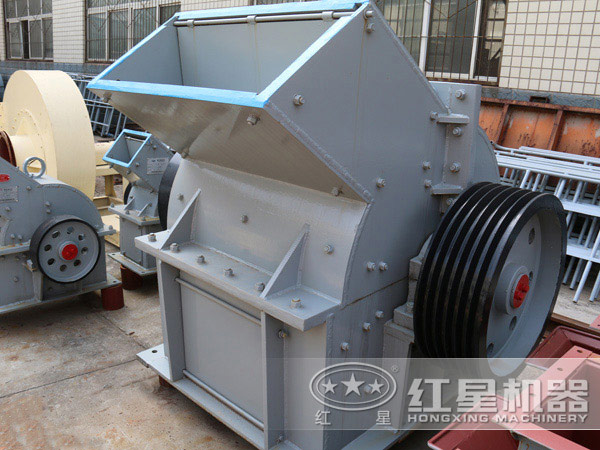

錘式破碎機簡介

錘式破碎機是利用高速回轉的錘頭沖擊物料，使其沿自然裂隙、層理面和節理面等脆弱部分而破碎的設備。適用于破碎脆性、中硬、含水量不大的物料，如：石灰石、煤、頁巖、石膏、白堊、石棉礦石、焦炭等。

錘式破碎機性能優勢

1、生產能力強。
破碎比大，一般為10～25，高者可達50。效率高，時產高達150m3/h。

2、錘頭耐磨性、耐沖擊性強。
引進德國先進技術，采用高端材料鑄造，不但具有較長的使用壽命，還具有極高的耐磨性和極強的耐沖擊性。

3、結構設計先進。
設備外形美觀，結構緊湊，配置合理，運行更加平穩。

4、能耗低。
紅星機器的破碎設備采用了合理結構配置，在相同動力條件下，比其它設備節能30%以上。

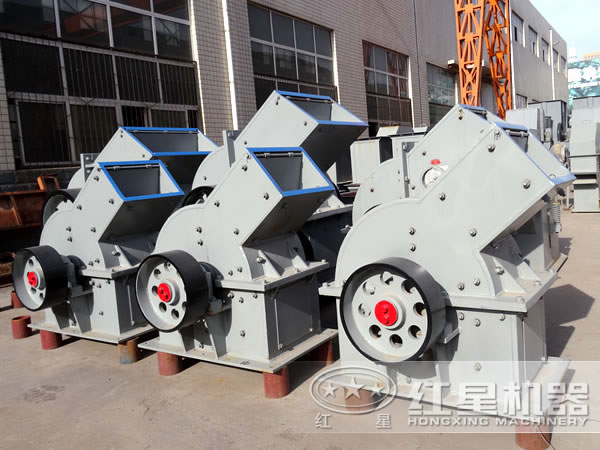

錘式破碎機產品類型

錘式破碎機結構類型很多，按轉子的數目，分為單轉子和雙轉子兩類；按轉子的回轉方向，可分為不可逆式及可逆式兩類；按錘子的排列方式，分為單排式和多排式兩類。前者錘子安裝在同一回轉平面上，后者錘子分布在好幾個回轉平面上。

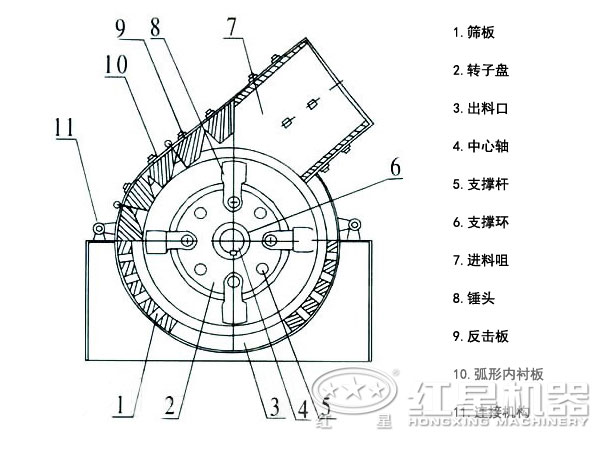

錘式破碎機結構組成

錘式破碎機主要由機殼、轉子、反擊板、機架、襯板等組成。

1、機殼
機殼由下機體、后上蓋、左側壁和右側壁組成，通過螺栓將各部分連接為一體。上部開設進料口一個，機殼內壁全部以高錳鋼襯板鑲嵌，方便襯板磨損后的更換。下機體采用碳素結構鋼板焊接而成，為了兩側安放軸承支持轉子，特采用高錳鋼焊接了軸承支座。

2、轉子
轉子由主軸、錘盤、銷軸、錘頭等組成，圓盤上均勻開有分布的銷孔，用銷軸懸掛錘頭，為了防止圓盤和錘頭的軸向竄動，用鎖緊螺母在銷軸兩端固定。其中，錘頭的質量、形狀和材質決定著錘式破碎機的生產能力，錘頭動能的大小與錘頭的重量是成正比的，錘頭越重，動能越大，破碎的效率越高。

轉子支承在兩個滾動軸承上，軸承通過螺栓固定在下機體的支座上，還有兩個定位銷釘固定在軸承的中心距上。

3、主軸
主軸是錘式破碎機支撐轉子的為主要的部件，轉子、錘頭的重量、沖擊力都由其承受，所以主軸的材質需要具有較高的韌性和強度。

4、反擊板、襯板、機架
錘式破碎機主要通過錘頭高速捶打大塊石料使其破碎，在工作時，石料瞬間具有了極大的速度和動能，極易損壞機架。為了防止機架的磨損，紅星機器在機架的內壁用錳鋼做襯板，打擊板則采用高猛鋼鑄造，并經過淬火強化處理，保證了襯板和打擊板優越的耐磨性和耐沖擊性。

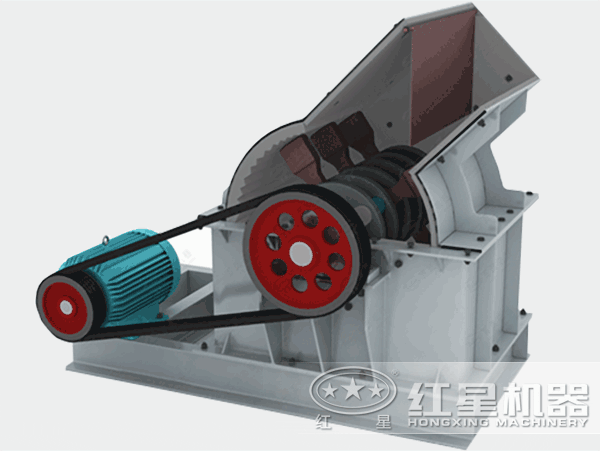

錘式破碎機工作原理

錘式破碎機的主要工作部件為帶有錘子（又稱錘頭）的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板，粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨，最后通過篩板排出機外。
