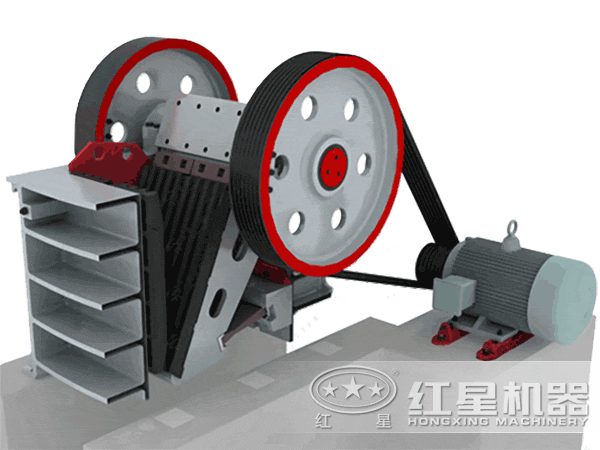

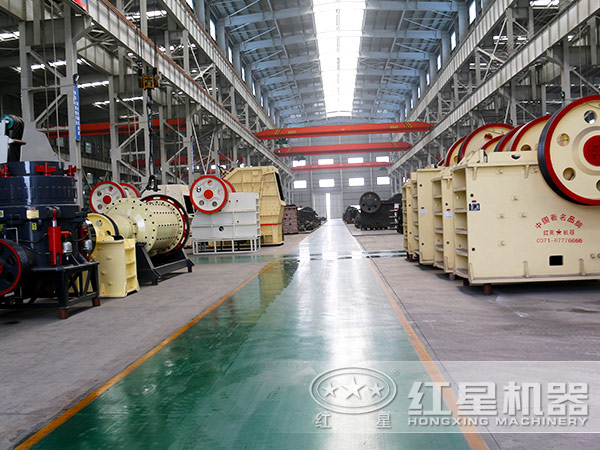

顎式破碎機簡介

顎式破碎機的發明是模擬動物的兩顎運動而完成物料破碎作業的破碎機，破碎腔由動顎和靜顎兩塊顎板組成。是雷蒙磨生產線必備設備之一，顎式破碎機在礦山、基建、建材等部門進行粗碎和中碎作業。顎式破碎機廣泛應用于鐵路、公路、水利、礦山、冶煉、化工、建材等行業中各種礦石與大塊物料的中等粒度破碎。

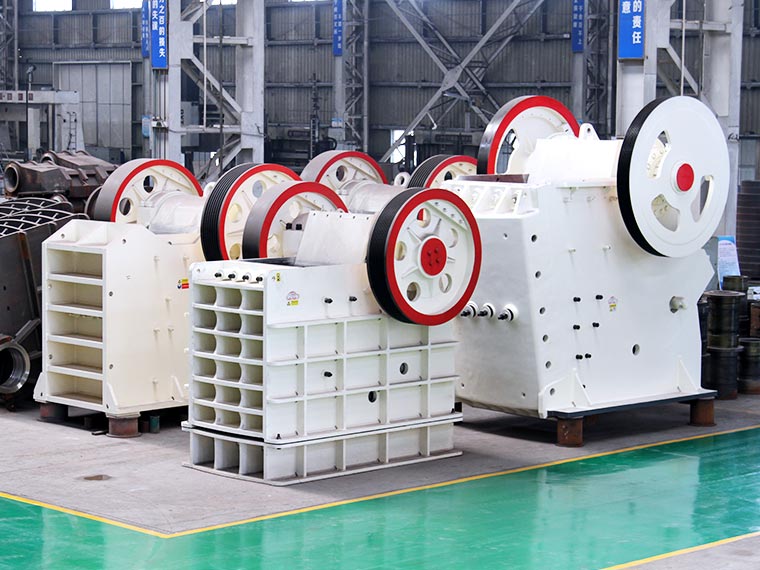

顎式破碎機的分類

按照進料口寬度大小來分：

進料口寬度大于600MM的為大型機器，進料口寬度在300-600MM的為中型機器，進料口寬度小于300MM的為小型機器。

按照活動顎板的擺動方式不同來分：

可以分為簡單擺動式顎式破碎機，也稱簡擺顎式破碎機；復雜擺動式額式破碎機（復擺顎式破碎機）和綜合擺動式額式破碎機。

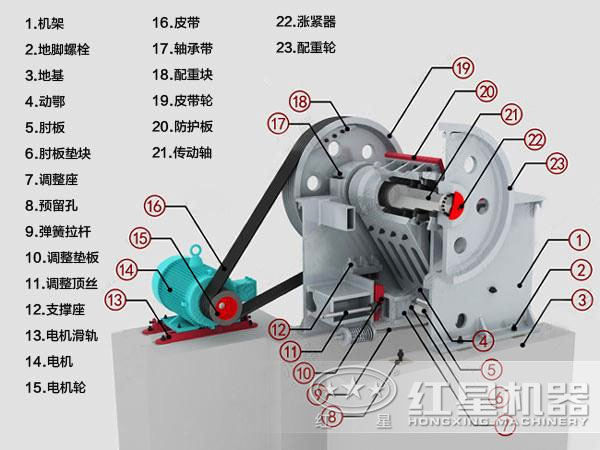

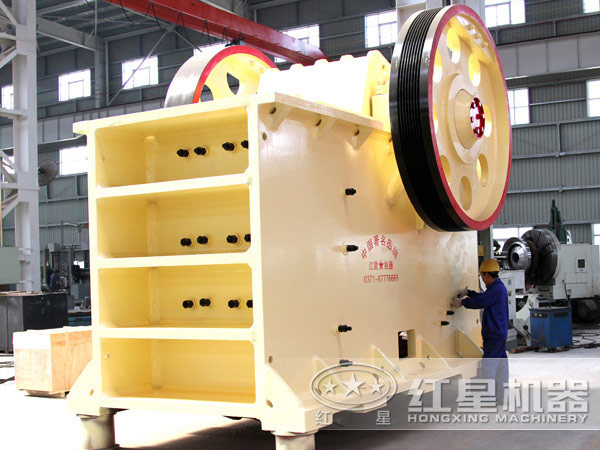

顎式破碎機結構部件

顎式破碎機主要由機架、顎板和側護板、傳動件、調節裝置、飛輪、潤滑裝置等部分構成。顎式破碎機的工作部分是兩塊顎板，一個是固定顎板，垂直固定在機體前壁上，另一個是活動顎板，位置傾斜，與固定顎板形成上大下小的破碎腔。活動顎板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓、彎折、劈裂而破碎。

顎式破碎機工作原理

簡擺式顎式破碎機動顎懸掛在軸心上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動。帶動兩塊推力也做往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，雖然動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機器或中型機器，用來破碎硬度較大的物料。復擺顎式破碎機動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端較連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。

顎式破碎機電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時襯板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與此同時把物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，襯板與動顎間夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期性地壓碎和排泄物料，實現批量生產。顎式破碎機完成破碎任務。
